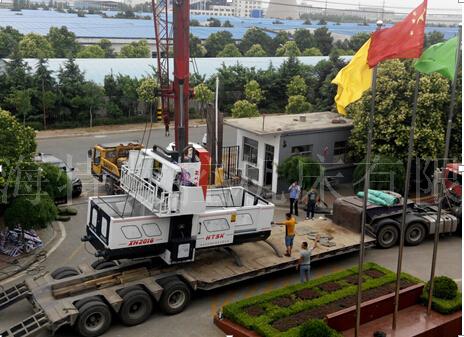

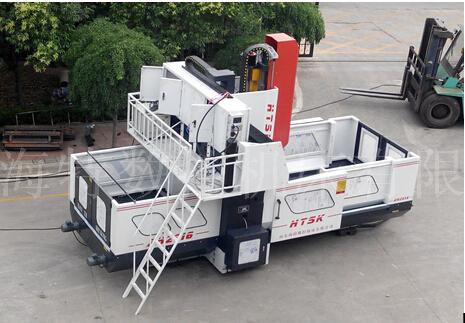

XHS2016龙门加工中心发河北

XHS2016龙门加工中心发河北

一、主要技术参数表

XHS2016龙门加工中心　规   格

工作台规格（长×宽）2200x1200

工作台最大载重12000 kg

X坐标行程2200mm

Y坐标行程1600 mm

Z坐标行程900mm

两立柱之间最大宽度1660mm

X向线规55mm

Y向线规55mm

主轴端面到工作台距离150mm-1050mm

Y滚柱线轨 55mm

X滚柱线轨 55mm

Y向丝杠5512

X向丝杠6312

X向丝杠5512

Z硬轨淬火贴塑

X、Y、Z切削速度1～5000 mm/min

X、Y、Z快速进给速度16/16/10 m/min

主轴转速范围50～6000 r/min

双速减速机最大输出扭矩540NM

主轴锥孔BT 50-190

系统日本三菱M70A

主轴电机12/8000

X、轴伺服电机IS27/2000

Z轴伺服电机22/2000    Z轴含抱闸

Y轴伺服电机22/2000

工作台T型槽（槽数×槽宽×槽距）9×22×170mm

定位精度500/+0.0075mm

重复定位精度  500/+0.005 mm

Z向配重氮气平衡系统

气源压力0.5-0.8 MPa

机床轮廓尺寸（L×W×H）9200mm*4000mm*3800mm

机床重量(约)40T

二、标准配置表

序 号名   称序 号名   称

1工件冷却系统（两水一气）8刚性攻牙

224V安全工作灯9RS-232接口及DNC功能

3三向导轨护罩10地脚螺栓及垫块

4简易油水分离器11电气箱冷却系统

5手持气枪12配电箱安全锁

6自动润滑系统13双排屑器

7警示灯14

三、主要配套件及选用品牌一览表

序号项       目数量制造厂家名称

1.数 控 系统M70A1套日本

2.主轴伺服电机与驱动1套日本

3.X、Y、Z伺服电机各1套日本

4.X、Y、Z驱动器1套日本

5.X、Y、Z轴丝杠轴承各1组日本NSK德国FAG

6.X、Y、Z轴滚珠丝杠各1组台湾律廷

7.X、Y滚柱线轨各1 套台湾上银

8.主 轴 单 元BT50-1901 套台湾健椿隆

9.双速减速机1套德国

10.打刀缸1个常州国鼎

11.锁紧螺母1套台湾律廷配套

12.主要电气元件1组法国施耐德

13.主要气动元件1组台湾亚德客

14.切削液水泵1套南京洛锐

15.自动润滑系统1套南京中量

16.电器柜冷却交换机1套上海永翼

17.变压器1台上海佐金

18.电子手轮1部上海哲宏

19.螺旋式双排屑器（两侧）1套海特数控

四、标准附件

序 号名   称规格或标记数量备  注

1.螺 丝 刀1把

2.内六角扳手4、5、6、8、10、19各1把

3.BT50刀柄1把

4.刀柄压刀扳手1个

5.刀柄夹头6、8、10、12、16、20各一个

6.调整垫铁36个调整地基用

7.调整垫铁螺栓36个调整地基用

六、随机资料清单
